ITF-14 Διαστάσεις

Ακολουθούν οι προδιαγραφές γραμμικού κώδικα ITF-14 σε χιλιοστά. Αυτή η σελίδα εμφανίζει τα επίσημα επιτρεπόμενα μεγέθη του γραμμικού κώδικα ITF-14 στο κουτί σας

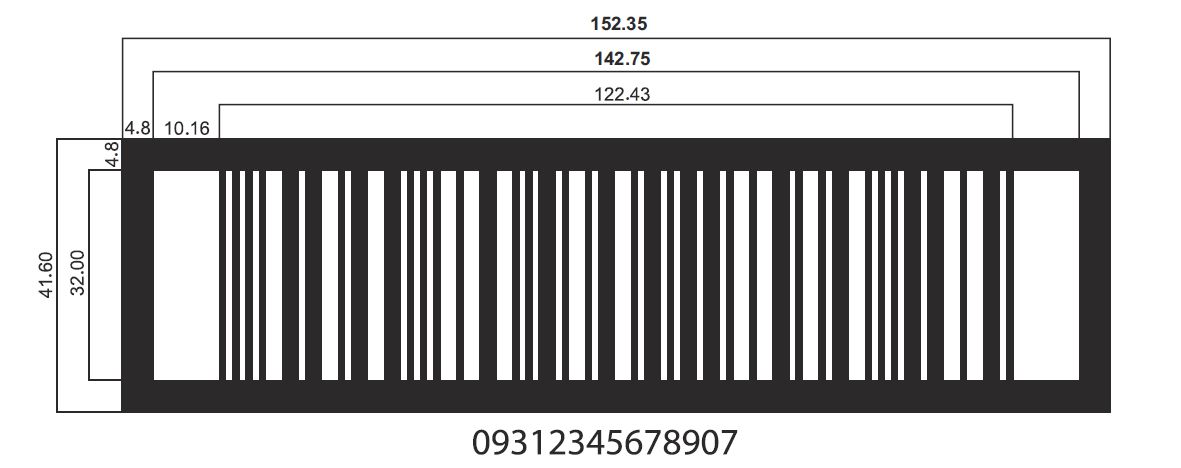

ITF-14 Sizing





















Οι ράβδοι φέρουσας πάνω και κάτω είναι υποχρεωτικές, ενώ οι κάθετες ράβδοι φέρουν προαιρετικά, υπό την προϋπόθεση ότι χρησιμοποιείται μια μέθοδος εκτύπωσης που δεν απαιτεί εκτύπωση πλακών.

Μεγέθυνση:

Το καθορισμένο εύρος μεγέθυνσης για ένα σύμβολο γραμμικού κώδικα ITF-14 που σαρώνεται σε περιβάλλον σάρωσης γενικής διανομής είναι μεταξύ 50 και 100%. Για άλλα περιβάλλοντα σάρωσης, το εύρος είναι 25-100%

Εάν η εκτύπωση σε κυματοειδές φύλλο από ίνες, το ITF-14 πρέπει να είναι πάνω από 62,5%.

Ύψος μπαρ:

Το ελάχιστο ύψος για τις ράβδους σε ένα περιβάλλον σάρωσης γενικής διανομής είναι 32 mm.

Σε άλλα περιβάλλοντα σάρωσης, το ύψος της ράβδου πρέπει να είναι όσο το δυνατόν υψηλότερο. Το 13mm είναι το ελάχιστο ύψος ράβδου, επομένως όλα τα ITF-14 πρέπει να υπερβαίνουν αυτό το ύψος, ωστόσο πρέπει να καταβληθεί κάθε προσπάθεια για να διασφαλιστεί ότι το ύψος είναι όσο το δυνατόν πιο κοντά στα 32mm.

Αναλογία πλάτους γραμμής:

Ο λόγος πλάτους ράβδου είναι 2,5: 1. Το αποδεκτό εύρος για αυτόν τον λόγο είναι μεταξύ 2,25: 1 και 3: 1.

Ανθρώπινη αναγνώσιμη ερμηνεία:

Η γραμματοσειρά, το μέγεθος της γραμματοσειράς και η τοποθεσία δεν καθορίζονται, ωστόσο θα πρέπει να εκτυπώνονται καθαρά ανάλογα με τον υπόλοιπο γραμμικό κώδικα. Προτιμάται η γραμματοσειρά να εμφανίζεται κάτω από τον γραμμικό κώδικα.

Μεγέθυνση X-διάσταση Πλάτος Ύψος μπαρ Ήσυχες ζώνες
25% 0.25 30.62 13 2.54
30% 0.3 36.73 13 3.05
35% 0.36 42.85 13 3.56
40% 0.41 48.97 13 4.06
45% 0.46 55.09 13 4.57
50% 0.51 61.21 32 5.08
55% 0.56 67.34 32 5.59
60% 0.61 73.46 32 6.1
62.50% 0.64 76.52 32 6.35
65% 0.66 79.58 32 6.6
70% 0.71 85.7 32 7.11
75% 0.76 91.82 32 7.62
80% 0.81 97.94 32 8.13
85% 0.86 104.06 32 8.64
90% 0.91 110.19 32 9.14
95% 0.97 116.31 32 9.65
100% 1.02 122.43 32 10.16



























Όλες οι μετρήσεις είναι σε χιλιοστά.

Είναι καλύτερο να αφήσετε περισσότερο χώρο για τις ήσυχες ζώνες από το ελάχιστο σε περίπτωση διάδοσης μελανιού

Οροι:

Γενικό περιβάλλον σάρωσης διανομής – Αυτό αναφέρεται στην αυτόματη σάρωση από ένα μηχάνημα καθώς το αντικείμενο περνά κατά μήκος ενός μεταφορικού ιμάντα.

Άλλα περιβάλλοντα σάρωσης – Συνήθως αναφέρεται σε σαρωτές χειρός.

Λόγος πλάτους ράβδου – αναφέρεται στην αναλογία ευρείας ενότητας προς στενές μονάδες στο ITF-14 Μια ευρεία μονάδα πρέπει να είναι 2,5 φορές το πλάτος μιας στενής μονάδας.

Ήσυχες ζώνες – Περιοχή λευκού χώρου σε κάθε πλευρά των ράβδων
